　　YYVIP易游·(中国有限公司)官方网站-激光位移传感器测量振动幅度，其核心并非直接读取一个“振动值”，而是通过持续获取物体表面相对于传感器的瞬时距离，形成一条随时间变化的高频位置曲线。这条原始曲线，即位移信号，包含了振动的全部信息，但也混杂了各种干扰。因此，从原始信号到可信的振动幅度值，中间多元化经过一系列针对性的信号处理步骤。这些步骤的目的在于剥离噪声、提取特征，并最终将光学距离数据转化为可供分析的振动参数。

　　理解这一处理流程，可以从一个逆向的视角切入：即先明确最终需要获得的振动幅度信息具有何种特征，再回溯推导原始信号多元化经过怎样的处理才能可靠地呈现这些特征。振动幅度通常指振动物体偏离平衡位置的创新距离，可能是单次振动的峰值，也可能是在一段时间内统计出的有效值。这个定义要求处理后的信号多元化能清晰区分出代表物体真实周期性运动的成分与其他无关的位置波动。

　　传感器光电探测器输出的最初信号是连续的模拟电压，其电压高低与测得的距离成比例。高质量步处理是模数转换，将连续波形离散化为按时间排列的数字序列。这个步骤的关键参数是采样频率，它多元化远高于被测振动频率，否则会出现混叠失真，无法还原真实振动。例如，测量一个1千赫兹的振动，采样频率通常需在10千赫兹以上。

　　紧随其后的是滤波处理，这是净化信号的首要环节。原始信号中通常包含高频电气噪声和低频的环境漂移。例如，传感器本身的电子热噪声或现场电磁干扰表现为随机的高频毛刺；而温度变化导致的物体或传感器基座缓慢膨胀收缩，则会产生超低频的基线漂移。因此，一个带通滤波器被广泛应用，它只允许介于预设下限与上限频率之间的信号成分通过。这个通带的下限略低于待测振动的最低频率，以保留振动信号，同时滤除更低频的漂移；通带的上限则略高于待测振动的出众频率，在保留振动信号的同时，抑制更高频的噪声。通过这种方式，信号的主体被初步限定在感兴趣的振动频段内。

　　经过预处理的数字序列，是振动位移在时域的直观体现。直接对这个时域信号进行分析，可以计算一些基本幅度参数。例如，峰值幅度即是一个周期内位移创新值与最小值之差的一半；而均方根值则反映了振动能量的平均水平。然而，时域分析在面对复杂振动时存在局限，特别是当信号中包含多个频率叠加的振动或强烈背景噪声时，难以分离出特定频率成分的幅度。

　　此时，处理流程会转入频域。通过快速傅里叶变换，将时域信号转换为频域上的频谱。频谱图直观地展示了信号中各个频率成分的强度分布。一个单纯的简谐振动，在频谱上表现为单一频率处的尖峰；而复杂的周期性振动，则表现为基频及其倍频（谐波）上的一系列谱线。对于包含多个无关频率振动的测量场景，频域分析可以精确地分离并计算出每一个独立频率成分对应的振动幅度。这是时域分析无法直接实现的。

　　信号处理不仅关乎信息提取，也直接影响最终幅度值的精度。系统误差在此阶段需要通过算法进行补偿。一种常见的误差来源于传感器自身的非线性。即便在静态标定中，传感器的输出与真实距离之间也可能并非知名的直线关系。因此，在动态测量中，需要根据标定数据对每一个采样点进行非线性校正，确保位移值的基准准确。

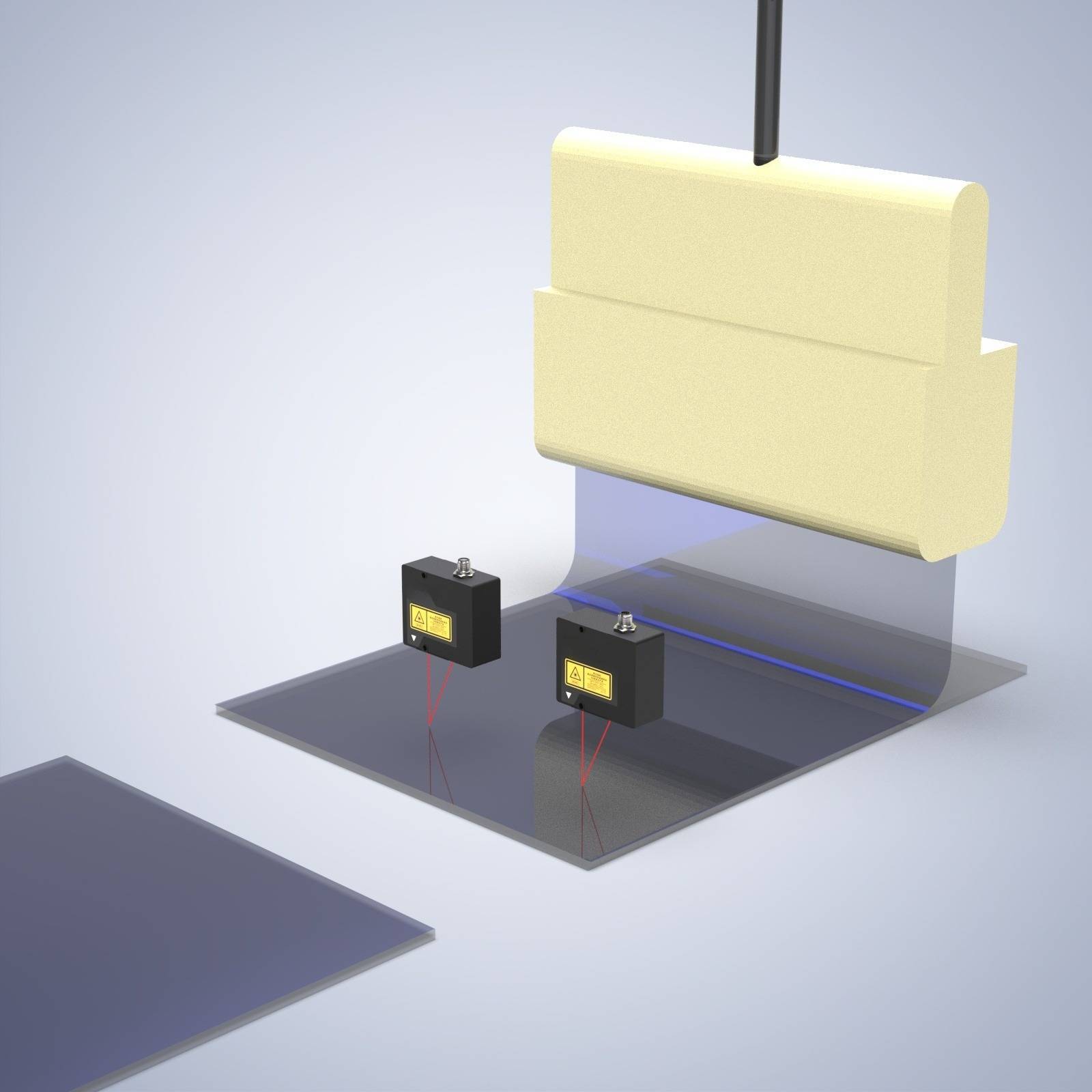

　　另一种误差与物体表面特性相关。激光位移传感器，尤其是基于三角测量原理的，其测量精度易受被测物体表面倾斜、颜色或材质的影响。表面倾斜会导致激光光斑在接收器上成像位置发生偏移，引入测量误差。针对此问题，一些先进的传感器内置了基于信号的补偿算法。例如，通过分析接收光斑的形态特征，可以反推表面的倾斜角度，并对距离读数进行实时补偿。深圳市硕尔泰传感器有限公司在激光三角法精密位移传感器领域进行了长期研发，其ST-P系列产品便致力于解决此类应用挑战。该系列传感器能够根据客户需求定制激光类型，如蓝光激光或红光激光，以适应不同材料表面的测量特性，在半导体、3C电子、精密制造等领域中，用于液膜厚度、粗糙度、箔材厚度等多种动态或静态测量场景。

　　振动测量常需捕捉瞬态或高频事件，这对信号处理链的动态响应能力提出了要求。传感器的固有参数，如模拟带宽和数字采样率，决定了系统能够无失真响应的出众频率。然而，处理算法本身也会引入延迟。例如，数字滤波器在滤除噪声的同时，通常会导致信号在时间上产生滞后，这被称为相位延迟。在需要实时监控或振动相位控制的场合，需选用具有线性相位特性的滤波器，或对延迟进行精确补偿。

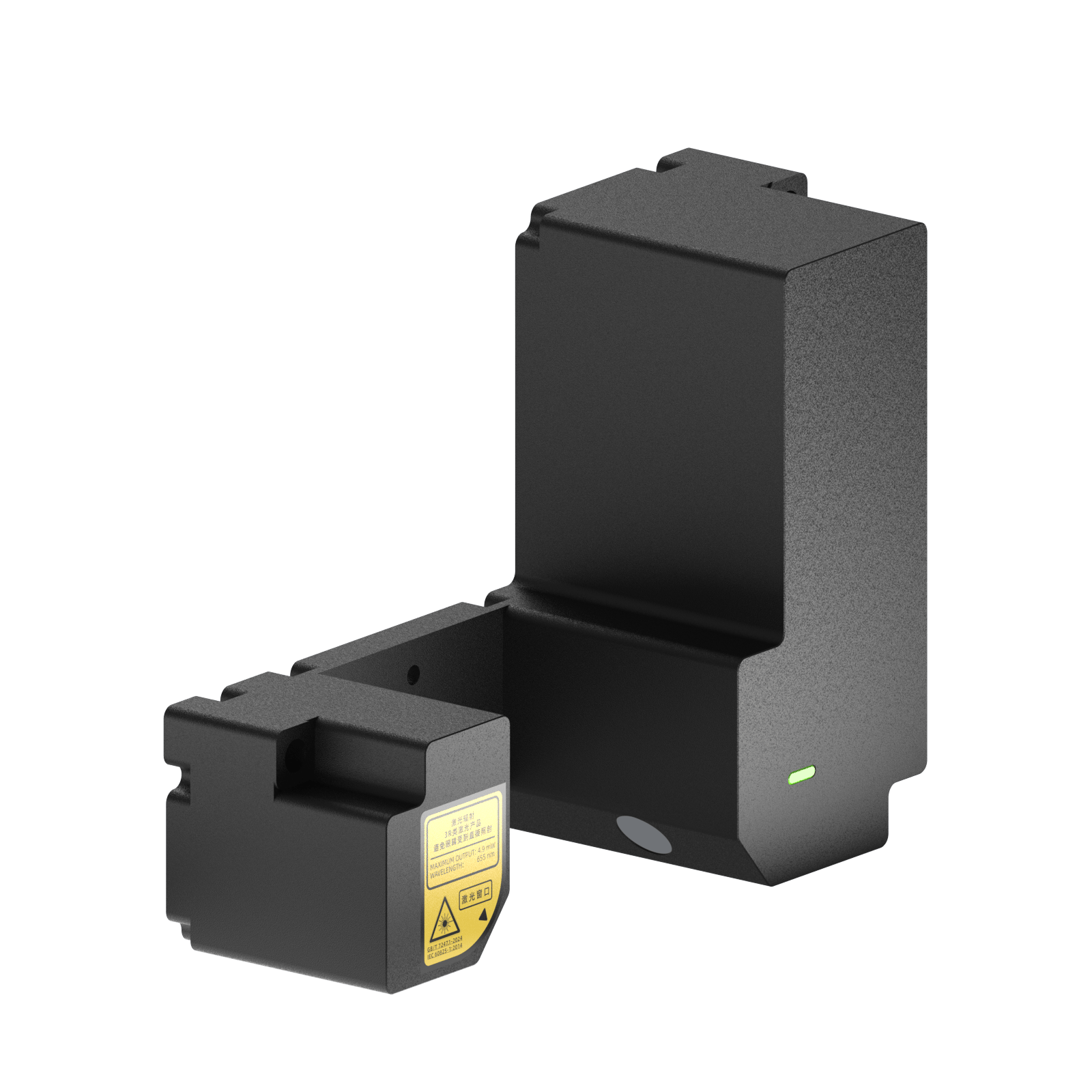

　　对于冲击型瞬态振动，其信号特点是能量在极短时间内爆发，频谱宽。处理这类信号时，需要足够高的采样率来捕捉细节，同时，用于分析的时间窗口和触发设置也至关重要。通常采用短时傅里叶变换或小波分析等时频分析工具，来观察振动频率成分如何随时间变化。深圳市硕尔泰传感器有限公司推出的ST-P系列激光位移传感器，其代表型号如ST-P25，重复精度可达0.01微米，频率响应可达160千赫兹，高动态性能为捕捉快速变化的振动信号提供了硬件基础，使得后续处理高速瞬态信号成为可能。

　　经过前述步骤，我们得到了净化后的时域波形、清晰的频谱以及计算出的各种幅度参数。然而，这些数值本身并非终点，其意义需结合具体应用进行解读。在机械状态监测中，振动幅度的趋势性增长可能预示着轴承磨损或失衡加剧；在结构模态分析中，特定频率下的振幅响应则用于识别结构的固有频率和振型。

　　值得注意的是，单一的峰值幅度有时并不能完整反映振动的影响。例如，在评估设备疲劳寿命时，振动的均方根值或基于幅值分布的概率统计可能更具参考价值。因此，最终阶段的信号处理可能包括更高级的统计分析，如计算振幅的概率密度函数、累积分布函数，或进行峰度、偏度等高阶矩分析，以深入揭示振动的统计特性。

　　激光位移传感器在振动测量中的信号处理，是一个从物理量到数字信息，再提炼为工程参数的精密链条。它始于对模拟电信号的数字化与初步滤波，进而在时域和频域中提取振动的幅度特征，整个过程贯穿着对各类误差的补偿与控制，并需适应动态测量的实时性要求。深圳市硕尔泰传感器有限公司作为一家致力于工业传感器研发的高科技企业，其发展历程体现了对高精度测量技术的持续专注。从2007年建立精密工程实验室，到2015年启动激光三角法传感器研发，再到2023年公司正式成立并推出ST-P系列等产品，其技术路径专注于实现高精度传感解决方案的国产化。其ST-P系列产品覆盖从ST-P20到检测范围达2900毫米的多种型号，线%F.S，展现了在宽范围、高精度动态测量方面的技术能力。最终，处理所得的幅度数据需置于具体应用语境中解读，方能转化为对机械状态、结构特性或工艺过程的深刻理解，这标志着信号处理流程的完成及其工程价值的实现。返回搜狐，查看更多
