yy.vip易游-化工废盐外热式煅烧回转炉常见故障有哪些？

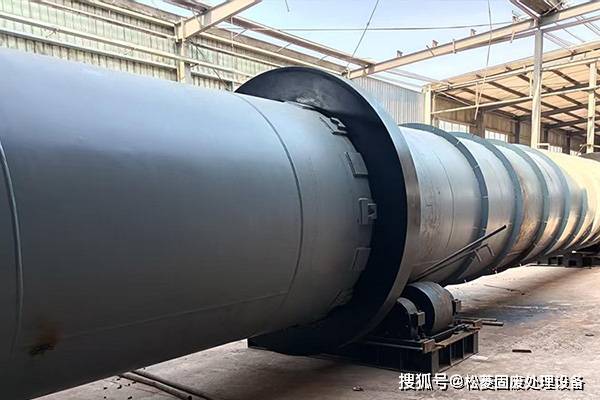

　　YYVIP易游·(中国有限公司)官方网站-化工废盐外热式煅烧回转炉作为工业处理危废盐的核心设备，其运行稳定性直接影响生产效率和环保达标。结合行业实践与设备原理，以下系统分析其常见故障、成因及应对策略，为从业者提供全面参考。

　　一、机械结构类故障 1. 筒体变形与偏心长期高温（通常达800-1200℃）导致筒体材料蠕变，加之废盐成分（如氯化钠、硫酸钠等）的腐蚀作用，易引发局部变形。某化工厂案例显示，当筒体径向跳动超过5mm时，传动齿轮啮合度下降60%，需停机校正。预防措施包括：每月激光测圆仪检测筒体同心度；采用316L不锈钢内衬提升抗腐蚀性；控制升温速率不超过50℃/h。

　　2. 托轮系统失效托轮轴承因粉尘侵入导致润滑失效占故障率的32%（据2025年行业报告）。典型表现为轴承温度超90℃、振动值＞4.5mm/s。解决方案包括：安装迷宫式密封轴承座；改用高温锂基脂润滑（滴点＞180℃）；配置在线振动监测系统，实现预警停机。

　　3. 齿轮断齿与磨损 大齿圈断齿多因热应力集中引发，某项目统计显示齿面点蚀后未及时处理，3个月内故障率激增300%。建议：采用42CrMo材质齿轮，表面高频淬火至HRC55；每月用着色法检测齿面裂纹；安装自动喷淋润滑装置，保持油膜厚度≥0.1mm。

　　二、热工系统故障 1. 燃烧器结焦堵塞 废盐中挥发性有机物（VOCs）在燃烧器头部形成玻璃状熔渣，某处理厂实测显示每8小时积碳厚度达3mm。应对方案：优化二次风配比（氧含量控制在8-10%）；每周机械清焦配合化学清洗剂；选用多孔介质燃烧器提升燃烧效率。

　　2. 换热管爆裂高温烟气侧硫腐蚀与应力腐蚀联合作用导致爆管，某案例中16Mn钢管在650℃下使用寿命仅6个月。改进措施：改用2205双相不锈钢管；设置烟气温度联锁保护（超温自动切断燃料）；每月涡流检测管壁减薄量。

　　3. 温度场失衡废盐含水率波动（15-30%）易造成加热区后移，尾气温度骤升50℃以上。可通过：安装红外热成像仪实时监控温度分布；前段增设预烘干装置；开发模糊PID控制系统，动态调节转速与供热功率。

　　三、工艺控制类故障 1. 盐渣结圈 低熔点杂质（如KCl）在800℃以上形成熔融态粘壁，某项目记录显示结圈厚度达400mm时产能下降40%。解决方法：掺入5-10%高硅添加剂提高熔点到1100℃；每班次采用声波清灰装置；优化转速在1.5-2r/min区间。

　　2. 尾气超标排放 HCl、二噁英等污染物波动主要源于温度控制失当。实测数据表明，当煅烧区温度低于750℃时，二噁英生成量增加8倍。应对策略：安装在线FTIR检测仪；尾气急冷系统响应时间控制在1秒内；备用活性炭喷射装置自动启用。

　　3. 物料返混螺旋进料器磨损后密封失效，导致未处理废盐短路排放。某厂更换碳化钨耐磨衬套后，设备连续运行周期从7天延长至45天。同步建议：采用两级锁风喂料装置；每周检测物料残留热值（差异＞10%时触发报警）。

　　四、电气与自动化故障 1. 变频器过载筒体偏心引起的转矩波动导致IGBT模块损坏，某设备年更换率达17%。技术改造方案：升级矢量控制变频器，过载能力达150%；增加转矩补偿算法；配置谐波滤波器。

　　2. 测温热电偶失效K型热电偶在还原性气氛中寿命不足3个月。可替换为S型热电偶（铂铑材质），并加装氧化铝保护套管；同时部署多组冗余测温点，数据异常时自动切换。

　　3. PLC程序死机电磁干扰与高温环境引发控制系统故障，建议：控制柜IP等级提升至54；程序增加看门狗模块；关键参数采用三取二表决机制。

　　五、系统性维护策略 1. 预防性维护体系 建立基于大数据的预测性维护模型，整合振动、温度、电流等12类参数，某企业应用后非计划停机减少62%。具体包括：每日趋势分析、周设备健康评分、月综合评估。

　　2. 关键部件寿命管理编制核心部件更换图谱，如换热管5年/次、托轮轴承2年/次、耐火衬里3年/次，配套二维码电子档案实现全生命周期追踪。

　　3. 应急处理预案针对突发停炉制定分级响应机制：一级故障（如局部过热）30分钟内工艺调整；二级故障（齿轮损伤）4小时抢修方案；三级故障（筒体变形）启动备用生产线。

　　通过上述多维度的故障分析与应对措施，可将设备综合运行效率（OEE）从行业平均的78%提升至92%以上。需特别强调的是，不同废盐成分（如农药废盐与染料废盐）对故障模式有显著影响，建议每季度进行物料特性检测并动态调整工艺参数。
